概述

2SK系列两级水环真空泵在较高真空下有较大的抽气量，最适宜于吸气压力为-0. 075Mpa (G) ~ -0.090Mpa (G)之间的工况。2SK-P 系列由两级水环真空泵和一级大气喷射泵组成，使用于吸入压力低于-0. 097MPa (G)的工况。

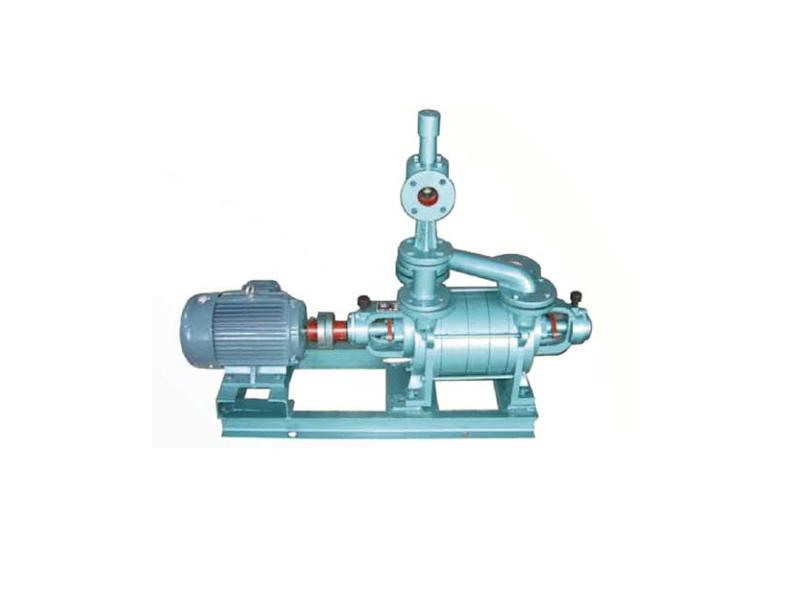

2SK系列两级水环式真空泵和2SK-P系列两级水环真空泵一大 气喷射泵机组用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高真空。广泛应用于食品、纺织、化工、医药和冶金工业及电子领域的真空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等工艺过程。

工作原理

水环泵工作原理如图所示，叶轮偏心地装在泵体内，当叶轮旋转时，水受离心力的作用向四周甩出，在泵体内壁与叶轮之间形成旋转水环。水环上部内表面与叶轮轮毂相接触，当叶轮沿顺时针方向转动时，在前半转的过程中，水环内表面逐渐与轮毂脱离，相邻两叶片之间所形成的空腔逐渐增大，被抽气体通过泵进气管，经月牙形吸气孔不断被吸入空腔内;后半转的过程中，水环内表面逐渐与轮毂接近，两相邻叶片之间空腔逐渐缩小，气体被压缩，因而压力不断增加，当压力增加到大于外界压力时，气体被排出，从而不断地抽走密封容器中的气体，使其形成一定的真空。

性能参数

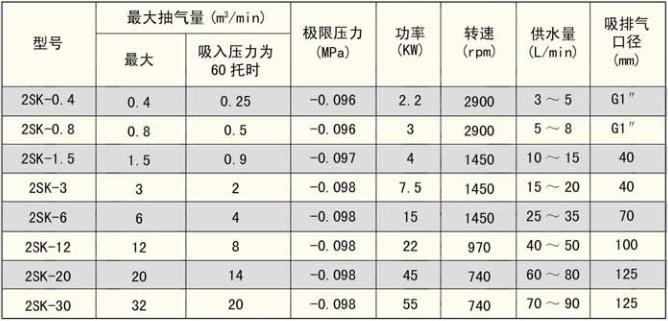

表一: 2SK系列两级水环真空泵:

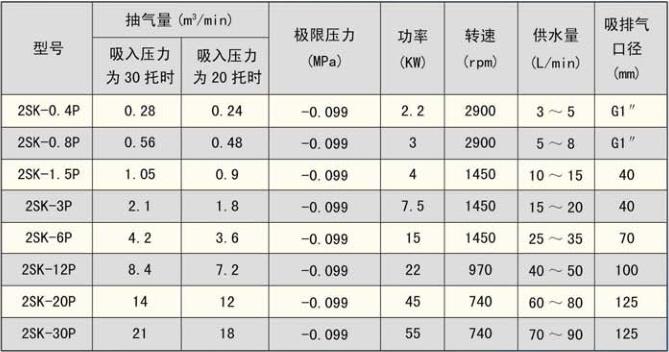

表二: 2SK-P系列两级水环泵一大气喷射泵机组:

注: 1.表中所列性能指标指下列规定条件下的性能指标:①大气压力0.1013Mpa;②进水温度15C;③吸入空气温度20C;④空气相对湿度70%。

2.供水量为吸入压力-0. 05Mpa时的数值，极限真空时可大于此值。

3.性能允差土10%。
