概述

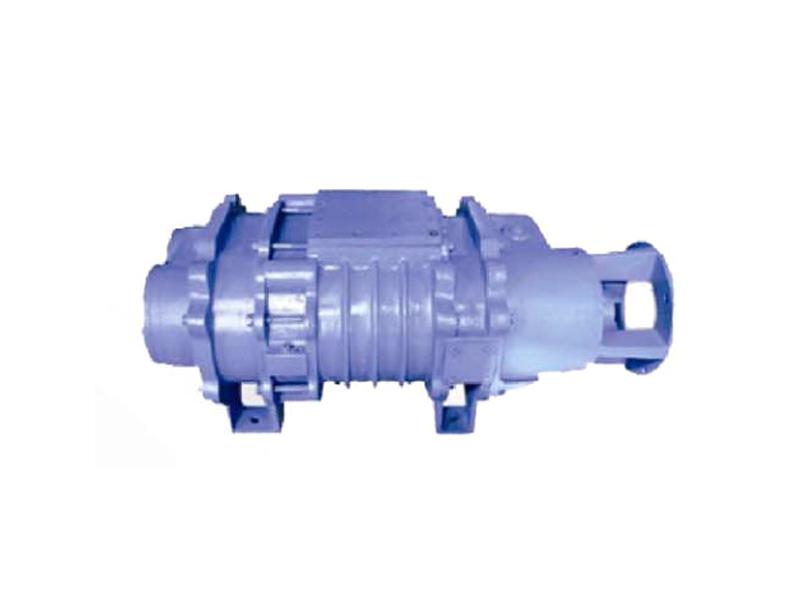

DZJ系列双段罗茨真空泵，是我公司在ZJ系列单级罗茨泵的基础上，经过精心研究研发成功的新-一代更新换代产品，各项指标均达到国外同类产品水平。

目前在国内，罗茨真空机组获得高真空的主要方式是多台罗茨泵串联再加前级泵，多台罗茨泵串联虽然比较灵活，但是管路连接复杂，设备组成复杂，增加了泄漏点和维修成本，随着罗茨真空泵的广泛应用和相关产业技术要求的提高，人们越来越需要-种使用及维护简便、运行可靠的新式罗茨真空泵提高生产效率，降低生产成本。

双段式罗茨真空泵将两台串联的单级罗茨真空泵集成为一体，双段式罗茨真空泵的研制成功，优化了机组的结构组成，降低了使用成本。

主要结构及原理

●转子:转子为罗茨真空泵的核心部件，设计加工要求高，经精密数控机床加工而成，每台共四个，装在一对平行的轴上，转子经精密的动平衡实验:

●壳体:根据一定的抽速比例，壳体由中间壁分割为大小不一的两个腔，也即高低真空腔;

●同步齿轮:齿轮为罗茨真空泵的核心部件之一，它用来保证两转子的同步旋转及保持转子之间的间隙，齿轮表面经高频淬火，然后由特殊的高精度磨削而成:被抽气体从吸气口先进入高真空腔，再通过中壁的气道进入低真空腔，最后经排口进入下一真空泵。

主要特点

1、抽气腔内无油无水，无二次污染:

2、与两台单级泵串联相比，结构紧凑，占用空间小;

3、零部件少，便于维护维修，降低了使用成本:

4、高低真空腔之间内部连接，减少了两泵间连接管路的泄漏量，提高了机组的性能指标

5、内部结构的优化，提高了真空泵的效率，降低了功耗:

6、整套机组的控制系统更加简洁方便:

7、减少了机组辅助管件，更利于机组的制作与维护。

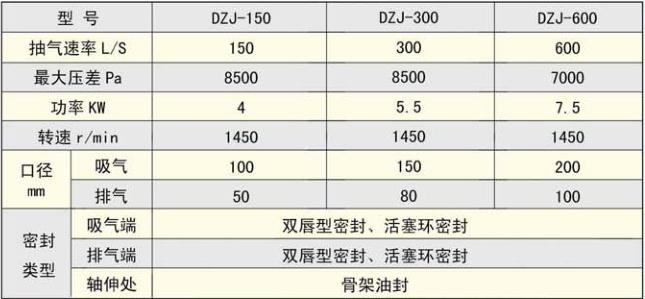

性能参数
